ergoline ergoselect 12 Stressecho-Liege-Ergometer

Das ergoline ergoselect 12 Stressecho-Liege-Ergometer ermöglicht die dynamische echokardiographische Untersuchung während der Ergometrie und ist für Patienten bis 200 kg Körpergewicht ausgelegt. Die extrem stabile Konstruktion verhindert ein Aufschwingen des Geräts, selbst bei Höchstbelastung. Für die Ultraschalluntersuchung des Herzens unter körperlicher Belastung lässt sich ein Polsterteil abklappen, was die Untersuchung auch in der Seitenlage des Patienten erleichtert.

Der drehzahlunabhängige Lastbereich von 6 bis 450 Watt deckt ein breites Anwendungsspektrum ab, von der Untersuchung von Patienten mit sehr geringer Belastbarkeit bis zur sportmedizinischen Leistungsdiagnostik. Ein optionaler, stabiler Haltebügel gibt dem Patienten sicheren Halt beim Auf- und Absteigen. Der 2-stufige, schlupffreie und verschleißarme Riemenantrieb sichert dabei einen besonders leisen Lauf während der Ergometrie.

Das Ergometer kann schnell zu einer komfortablen Untersuchungsliege umfunktioniert werden. Die Ergometrie-Einheit wird dazu einfach entriegelt und in die Liegefläche geschwenkt. Eine niedrige Liegehöhe (73 cm) ohne störende Bauteile wie Sattel oder Stützen erleichtert gerade älteren Patienten den sicheren Auf- und Abstieg.

Zur Optimierung des Schallfensters verfügt das Ergometer über eine elektrische Neigungsverstellung. Diese erlaubt eine Längsneigung von 0–38° sowie eine Querneigung von 0–39° und ermöglicht so eine schnelle und exakte Patientenpositionierung, beispielsweise für den apikalen Vierkammerblick.

Zur Sicherheit des Patienten bei einem Stromausfall dient eine integrierte, akkubetriebene Notabsenkung. Durch Betätigung der Not-Taste wird die Liege in die Ruheposition gefahren, um ein gefahrloses Absteigen zu ermöglichen.

Die gesamte motorische Justierung von Liegefläche (Kipp- und Seitenneigung) und Sattel wird intuitiv über eine kompakte, kabelgebundene Fernbedienung gesteuert, was einen maximal effizienten Untersuchungsablauf unterstützt (eine Funk-Fernbedienung ist optional verfügbar). Um reproduzierbare Einstellungen zu gewährleisten, lassen sich drei frei programmierbare Memory-Positionen speichern und per Knopfdruck direkt anfahren.

Zur automatischen Blutdruckmessung kann das Ergometer optional mit einem integrierten NIBP-Modul ausgestattet werden, inklusive einer Blutdruckmanschette (Standard) mit speziellem Manschettenmikrofon. Das Zusammenspiel von auskultatorischer Messung und effektiver Artefaktunterdrückung sichert zuverlässige Messergebnisse, selbst bei starker Belastung.

2 Bedieneinheiten zur Auswahl

ergoselect 12 mit Bedieneinheit “D”

Als Fernbedienung (PC-Betrieb) konzipiert übernimmt die unter der Liegefläche verbaute D-Bedieneinheit die komplette Steuerung des Ergometers über ein PC-EKG oder einen EKG-Schreiber, sodass eine manuelle Bedienung am Gerät nicht erforderlich ist.

ergoselect 12 mit Bedieneinheit “T”

Die T-Bedieneinheit ist mit einem 7-Zoll-Farb-Touch Display (TFT-LCD, 165 x 104 mm, 800 x 480 Pixel) ausgestattet, das eine brillante Darstellung und intuitive Bedienung ermöglicht. Grafische Anzeigen wie Last- und Pulskurven werden klar visualisiert, ergänzt durch eine 7-Segment-Drehzahlanzeige. Diese Bedieneinheit unterstützt alle Anwendungsbereiche des Ergometers, von der Fernsteuerung durch ein PC-EKG über Ergometrien bis zum Einsatz als Trainingseinheit, beispielsweise in der kardiologischen Rehabilitation.

Bedieneinheit Typ T unterstützt die folgenden Betriebsarten:

In Verbindung mit der Bedieneinheit T kann das Ergometer optional mit einem integrierten SpO2-Modul ausgestattet werden. Dieses ermöglicht, inklusive des zugehörigen Softtip-Sensors, eine exakte und kontinuierliche Überwachung der Sauerstoffsättigung.

Die Bedieneinheit T ist mit einem kleinen Stativfuß zur Positionierung auf einem Tisch ausgestattet – ein passendes Stativ mit einer Höhe von 100 cm finden Sie unter dem Reiter “Passend dazu”.

EGK-Kommunikationsschnittstellen

Das ergoselect 12 ist mit allen gängigen EKG-Systemen für Belastungs-EKG oder Spiro-Ergometrie kompatibel und bietet vielfältige Anschlussmöglichkeiten. Neben der serienmäßig vorhandenen RS-232- und USB-Schnittstelle  steht optional eine kabellose Verbindungen über Bluetooth oder WLAN zur Auswahl.

Erforderliche Steuerkabel sind separat erhältlich, diese finden Sie im Reiter “Passend dazu”.

Das hochwertige und langlebige Polster verfügt über eine feine Mikrostruktur und ist einfach zu reinigen, leicht desinfizierbar sowie antibakteriell und in 9 modernen Farben erhältlich.

Produktdetails

• Liege-Ergometer ergoselect 12 von ergoline
• Optimal für die Stress-Echo-Kardiographie
• Für Rehabilitation oder als Behandlungsliege geeignet

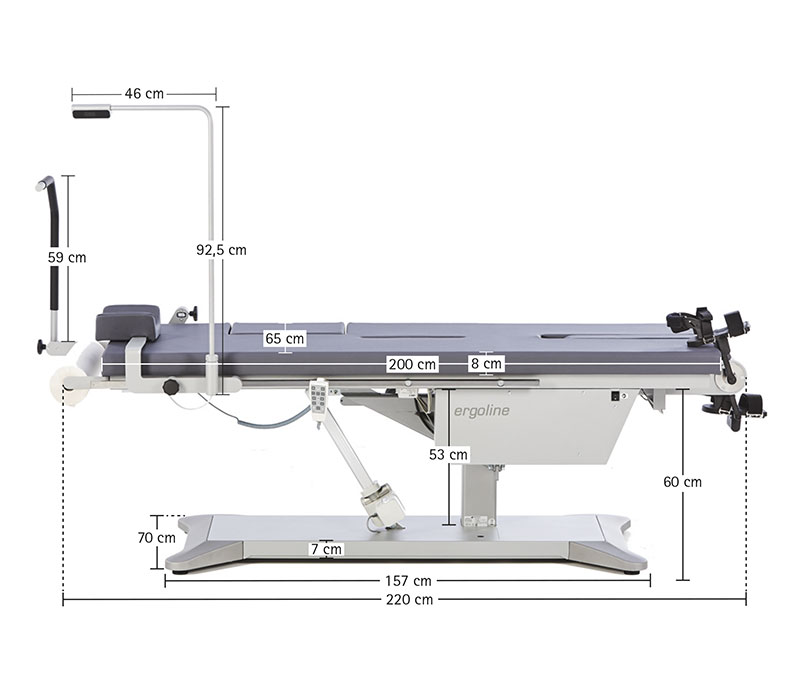

• Liegefläche 200 cm x 65 cm (L x B)
• Maximales Patientengewicht 200 kg
• Lastbereich von 6-450 Watt
• Drehzahlbereich 30-130 U/min
• Bedieneinheit D: Fernbedienung über PC-Betrieb
• Bedieneinheit T:
  • 3 vordefinierte Leistungstests
  • 10 frei programmierbare Ergometrieprogramme
  • 5 feste Stufenprogramme (WHO, Hollmann etc.)
  • Manuelle Lasteinstellung
  • SpO2-Modul integriert (optional)
  • POLAR-Empfänger (optional)
• Sattel elektrisch verstellbar

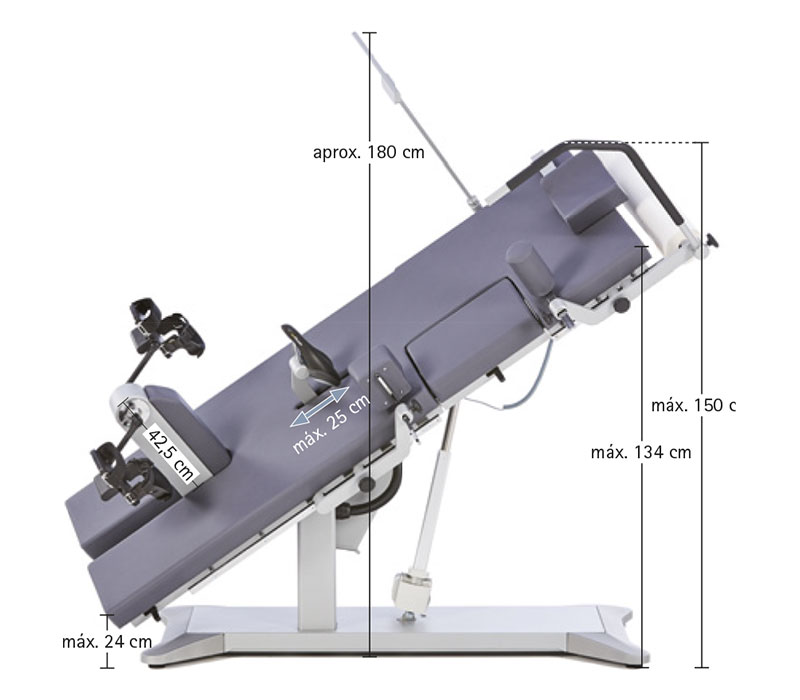

• Liege Längsneigung 0-38° / Querneigung von 0-39°
• Kabelgebundene Fernbedienung mit 3 Memory-Positionen
• Funk-Fernbedienung optional
• Pedalschuhe bieten eine sichere Fußfixierung
• USB- und RS-232-Schnittstelle serienmäßig
• WLAN- oder Bluetooth-Verbindung optional
• Optional mit integriertem NIBP-Modul
• Kompatibel mit allen führenden EKG-Systemen
• Genauigkeit gemäß DIN VDE 0750-238
