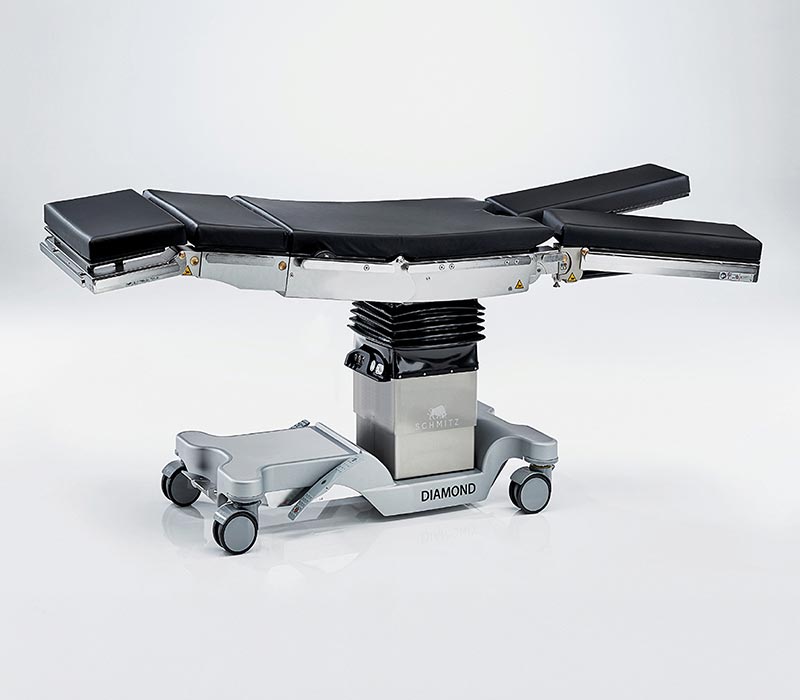

Schmitz DIAMOND 40 LK Universal-Operationstisch

Der Schmitz DIAMOND 40 LK Universal-Operationstisch (170.4002.1) verfügt über eine elektrohydraulische Verstellung, die per Handbedienung gesteuert wird und einen Höhenverstellbereich von 665 bis 1.165 mm ohne Polster bietet. Die 5 Tischfunktionen erlauben präzise Anpassungen: Längsverschiebung, Hoch/Tief, Lateral, Trendelenburg/Gegentrendelenburg und Rückenteilverstellung. Dank der elektrohydraulischen Längsverschiebung der Tischplatte um insgesamt 300 mm ist optimales Röntgen des Patienten mit einem C-Bogen gewährleistet.

Er ist mit wiederaufladbaren Akkus und einem integrierten Ladegerät versehen, die für Flexibilität und Mobilität sorgen. Vier zentral feststellbare Doppelrollen gewährleisten Stabilität, wobei zwei der Rollen elektrisch leitfähig sind, um statische Aufladungen zu verhindern. Zusätzlich verfügt eine der Doppelrollen über eine Richtungsfeststellung, die eine präzise Bewegungsführung sicherstellt.

Operationstisch mit hoher Sicherheit und maximalem Komfort

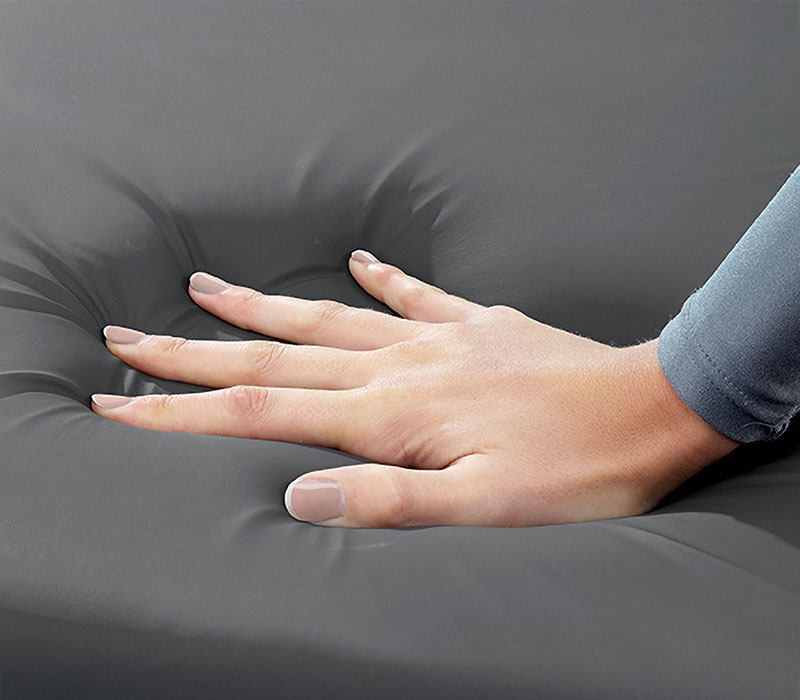

Eine hohe Patientensicherheit und optimaler Komfort werden durch Memory-Polster gewährleistet, die sowohl Dekubitus als auch Auskühlung minimieren. Integrierte Sensoren bieten akustische und haptische Warnungen bei Kollisionen und stoppen automatisch die Tischbewegung, wobei eine Übersteuerungsfunktion für zusätzliche Flexibilität sorgt. Handsteuerungen deaktivieren sich nach 60 Sekunden, um unbeabsichtigte Bewegungen zu verhindern, und Sicherheitsverriegelungen schützen vor unabsichtlichem Auslösen. Die schrittweise Anpassung der Tischsegmente unterstützt eine schonende Patientenlagerung. Die durch IEC 60601-Standards geprüfte Sicherheit garantiert höchste Zuverlässigkeit.

Innovative Softwarelösungen und Elektronik für die Zukunft

Der DIAMOND 40 LK Operationstisch besticht durch zukunftsfähige Elektronik und Software, welche hausintern bei Schmitz medical entwickelt werden, um eine umfassende Vorbereitung für kommende Anforderungen sicherzustellen. Regelmäßige Software-Updates ermöglichen die Integration neuer Funktionen und unterstützen eine stetige Optimierung der Leistungsfähigkeit des Tisches.

Sicherheits- und Funktionssensoren im DIAMOND 40 LK Operationstisch

Der OP-Tisch verfügt über eine fortschrittliche Sensorik, die umfassende Sicherheit und hohe Betriebszuverlässigkeit gewährleistet. Bremssensoren sorgen dafür, dass Tischbewegungen nur bei aktivierter Feststellbremse stattfinden. Die Sensoren informieren den Anwender dabei durch optische, haptische und akustische Signale, während die Bremsfunktion unabhängig von der Stromversorgung funktioniert.

Das Crash Detection System überwacht die Bewegungen des Tisches im Rücken- und Beinbereich und sorgt für rechtzeitiges Stoppen, um Kollisionen zu verhindern. Es analysiert dabei Positionswerte wie Längsverschiebung, seitliche Verstellung sowie Trendelenburg und Gegentrendelenburg. Trotz der automatisierten Warnungen bleibt die Option einer manuellen Übersteuerung bestehen, um maximale Flexibilität zu gewährleisten.

Die Sensorik der Teleskophubsäule identifiziert blockierte Objekte zwischen der Säulenverkleidung und dem Fußteil und stoppt umgehend die Höhenverstellung, um Beschädigungen zu vermeiden. Das Anheben des Tisches gewährleistet anschließend eine sichere Entfernung des blockierten Objekts.

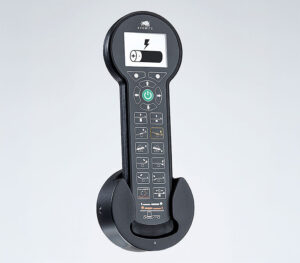

Der aktuelle Akku-Status lässt sich im Technikermenü überwachen, indem Spannung und Temperatur kontrolliert werden, sodass mögliche Probleme frühzeitig erkannt werden. Die Bedieneinheiten geben den Ladezustand der Akkus kontinuierlich an und zeigen ab einer Kapazität von unter 20 % eine optische Warnmeldung.

Innovative Hygienetechnologien für den OP-Bereich

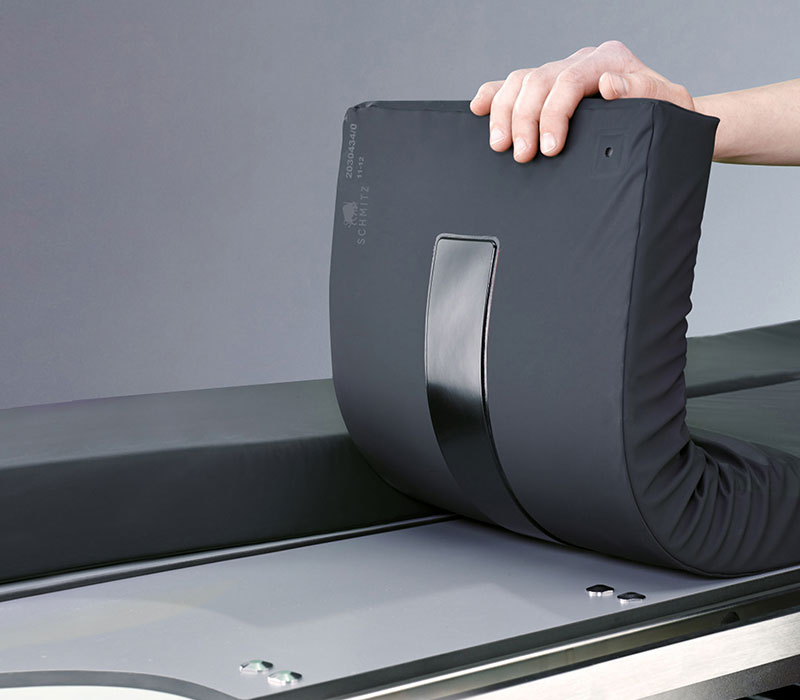

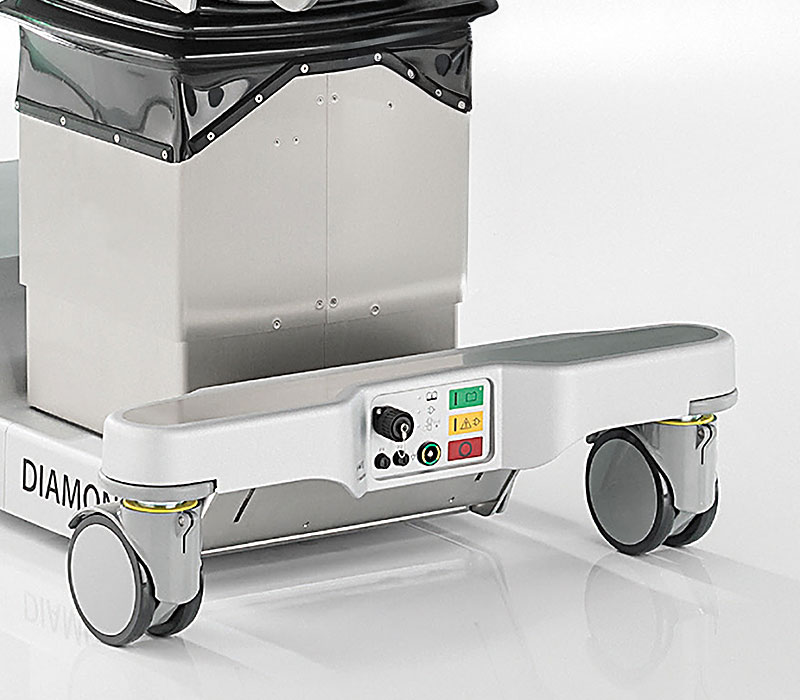

Der DIAMOND 40 LK Operationstisch gewährleistet durch Gelklebestreifen eine sichere Polsterfixierung und flexible, patientenfreundliche Lagerungsoptionen. Der Gelkleber ist einfach mit einem feuchten Tuch zu reinigen und widersteht Desinfektionsmitteln, was eine optimale Hygiene im OP sicherstellt. Für Eingriffe mit hohem Flüssigkeitsaufkommen, wie in der Urologie oder Geburtshilfe, ist ein optionaler Spritzschutz verfügbar, der den zentralen Versorgungspunkt am Tischfuß schützt und den Reinigungsaufwand reduziert. Ein optionales Reinigungsshuttle ermöglicht zudem eine einfache Reinigung der schwer zugänglichen Unterseite des Tisches, indem der Tisch in maximaler Höhe in das Shuttle gefahren wird und das Fahrgestell so vom Boden abgehoben wird.

Optimierte Bewegung und Bedienfreundlichkeit

Eine erstklassige Mobilität und Ergonomie unterstützt von einer optionalen 5. Rolle und großen Doppelrollen mit einem Durchmesser von 125 mm zeichnet den OP-Tisch aus. So wird eine hervorragende Richtungsstabilität und Manövrierfähigkeit gewährleistet, was den Patiententransport um enge Ecken und durch lange Korridore erheblich erleichtert. Im Operationssaal kann der Tisch problemlos verschoben werden, um den wechselnden Platzanforderungen gerecht zu werden, während das selbstnivellierende Fahrwerk Bodenunebenheiten bis zu 10 mm ohne motorisierte Bremssysteme ausgleicht.

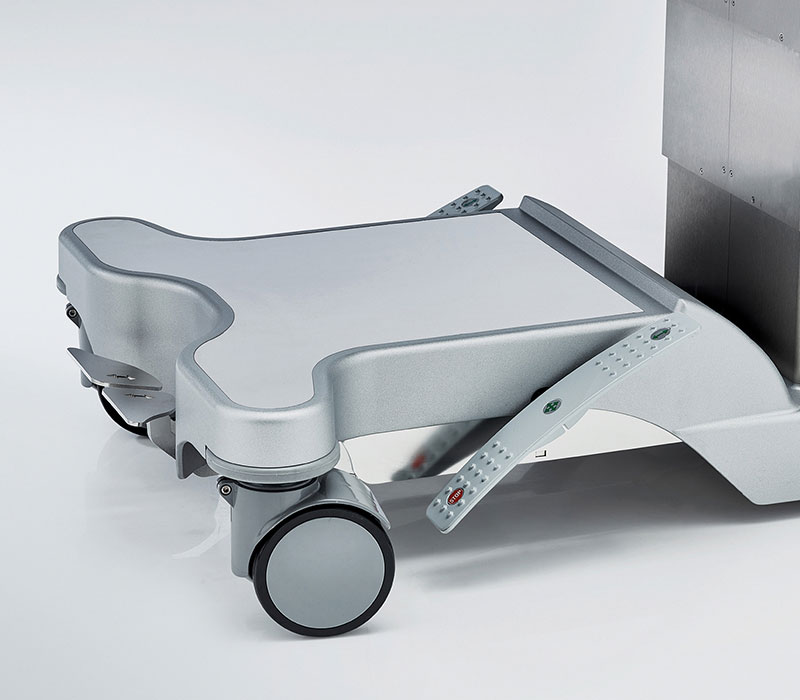

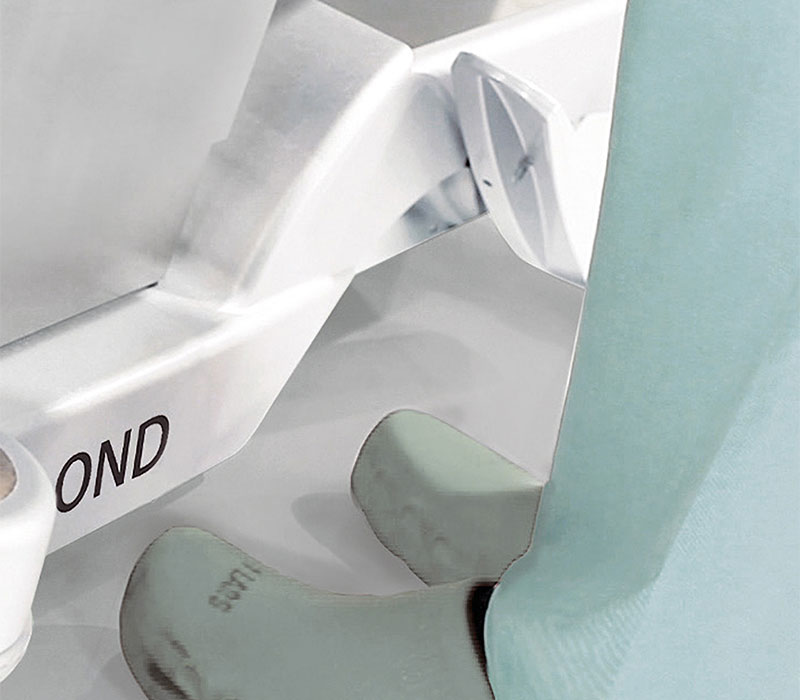

Das beidseitige Fußpedal verfügt über 3 praktische Funktionen: Es ermöglicht eine Geradeausfahrt mit aktivierter fünfter Rolle, wodurch stabile Bewegungen auf langen Korridoren und präzises Drehen an Ort und Stelle gewährleistet sind. Bei deaktivierter Rolle erlaubt es freies Manövrieren, um flexibel auf Platzanforderungen im OP zu reagieren. Zudem kann das Pedal alle Rollen blockieren, um einen sicheren Stand zu garantieren.

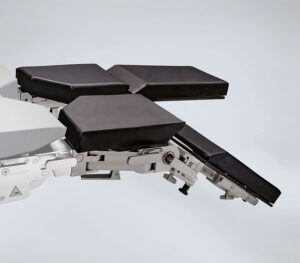

Integrierte Griffmulden verbessern den Transport und die Handhabung der Tischkomponenten. Kopf- und Beinplatten sowie Zubehör lassen sich mühelos per Knopfdruck entfernen, wodurch eine rasche und sichere Anpassung an unterschiedliche Tischkonfigurationen für die Patientenlagerung gewährleistet wird.

Ergonomische Beinfreiheit und sichere Standfestigkeit

Dank der Reverse-Mode-Lagerung bietet der Operationstisch erheblichen Komfort für sitzende chirurgische Eingriffe. Diese Funktion gewährleistet ausgezeichnete Beinfreiheit für das OP-Team und verbessert die intraoperative Durchleuchtung, wodurch der Tisch flexibel an unterschiedliche operative Anforderungen angepasst werden kann. Das speziell geformte Unterteil sorgt für optimale Fußfreiheit des Chirurgen. Zudem garantiert die Konstruktion des DIAMOND 40 LK hohe Standfestigkeit, auch unter Zug- und Druckkräften, was besonders bei anspruchsvollen Extensionslagerungen von Vorteil ist.

Stabilität und Sicherheit unter höchster Last

Selbst bei hohen Belastungen gewährleistet der OP-Tisch zuverlässiges Arbeiten, mit einer statischen Arbeitslastkapazität von bis zu 454 kg. Dank seiner langlebigen Komponenten und bewährten Hydraulik unterstützt er eine Vielzahl von Eingriffen sicher. Für dynamische Bewegungen, sowohl in normaler als auch in Reverse Mode Orientierung, bietet der Tisch mit Kopf- und Beinplatte sowie Rückenteilverlängerung eine sichere Arbeitslast von bis zu 360 kg.

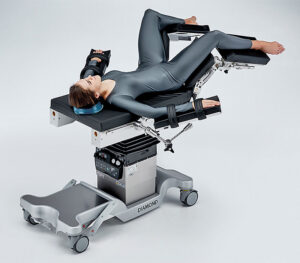

Der OP-Tisch bietet sichere Lagerungsmöglichkeiten für Patienten, einschließlich stark adipöser Personen. Das Zubehör ist darauf ausgelegt, den Patienten komfortabel zu positionieren und den Operateur zu entlasten. Mit einem umfassenden Zubehörprogramm, das Beingurte, Fußplatten und Tischverbreiterungen umfasst, werden alle gängigen Lagerungsanforderungen abgedeckt. Dadurch wird der DIAMOND 40 LK zum universellen Operationstisch für vielfältige chirurgische Disziplinen.

Produktdetails

• DIAMOND Universal-Operationstisch 40 LK von Schmitz medical
• Mit Längsverschiebung (ca. 300 mm)
• Optimal für Schockraum und Kreißsaal
• 2-teilige, strahlendurchlässige Lagerungsfläche
• Mit Rückenteil und Sitzteil inkl. Gyn.-Ausschnitt
• 5 elektrohydraulische Verstellungen:
  • Längsverschiebbarkeit
  • Hoch/Tief
  • Trendelenburg/Gegentrendelenburg
  • Lateral
  • Rücken
• Höhenverstellbereich von 665 – 1.165 mm
• Wiederaufladbare Akkus für flexible Nutzung
• Memorypolster zur Dekubitusprophylaxe
• Integrierte Sensoren für Kollisionswarnungen
• Automatische Abschaltung zum Bewegungsschutz
• Geprüfte Sicherheit durch IEC 60601-Standards
• Intern entwickelte zukunftssicher Software
• Röntgenfähiges Oberteil mit SAF-Polsterauflagen, 60 mm stark und elektrisch ableitfähig
• Tischrahmen aus gestrahltem und elektropoliertem CNS, desinfektionsfest
• CNS-Seitenschienen, 25 × 10 mm, an beiden Seiten des Tischoberteils zur Befestigung von Zubehör
• Teleskophubsäule mit CNS-Verkleidung für hohe Stabilität und Qualität
• Fußabdeckung aus schlagfestem silbergrauem ABS, mit 2 eingelegten CNS V4A-Platten zum Schutz
• Bodenwanne aus CNS V2A -hochwertiger Werkstoff 1.4301
• Fahrwerk mit 4 Doppelrollen, zentral feststellbar, zwei davon elektrisch leitfähig; eine der Rollen ist richtungsfeststellbar
• 5. gefederte Richtungsrolle (optional), über beidseitiges Fußpedal zuschaltbar. Bei Nutzung entfällt die richtungsfeststellbare Rolle
• Schmitz Art.-Nr.: 170.4002.1

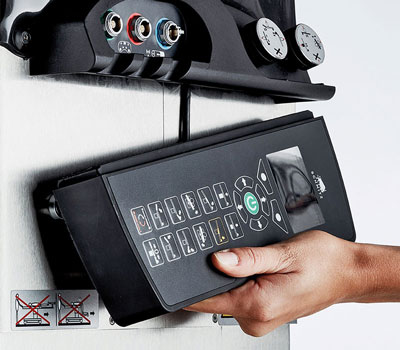

Lieferumfang: Grundausstattung ohne Kopf- und Beinplatte, Rückenteilverlängerung sowie Handbedienung. Zusätzliche Verstellung der Tischfunktionen ist über eine abnehmbare optionale Notbedienung Art.-Nr. 101.0361.0 (elektrohydraulisch) sowie Notbedienhandräder und Fußpumpe (hydraulisch) möglich.
